蝕刻工段是半導體制造中不可或缺的環節,主要分為濕法蝕刻和干法蝕刻兩種,核心作用是將光刻工段轉移到晶圓表面的圖案進行精準蝕刻,去除多余的半導體材料,形成芯片的電路結構。無論是濕法蝕刻還是干法蝕刻,都會產生大量具有強腐蝕性、毒性的廢氣,這類廢氣成分復雜、危害極大,若處理不當,不僅會腐蝕生產設備、損壞車間潔凈設施,還會嚴重危害操作人員的身體健康,同時面臨嚴厲的環保處罰,因此,蝕刻工段廢氣處理是半導體企業環保治理的核心重點。

蝕刻工段廢氣的成分的差異,主要取決于蝕刻工藝和使用的化學試劑:濕法蝕刻主要使用氫氟酸、鹽酸、硫酸、硝酸等酸性試劑,產生的廢氣以酸性氣體為主,包括氟化氫、氯化氫、二氧化硫、氮氧化物等,這類氣體具有強腐蝕性,接觸空氣后易形成酸霧,腐蝕設備和管道,吸入人體會灼傷呼吸道和肺部;干法蝕刻主要使用氟基氣體、氯基氣體等,產生的廢氣除了酸性氣體外,還包含有毒有害的特殊氣體,PFCs的溫室效應是CO?的6500-9200倍,且難以自然降解,同時部分氣體具有強毒性,對人體危害大。此外,蝕刻工段廢氣還會夾雜少量晶圓碎屑和化學試劑微粒,進一步增加了處理難度。
針對蝕刻工段廢氣“強腐蝕、高毒性、成分雜”的特點,處理工藝的核心是“分質收集、分類處理、深度凈化”,避免不同類型廢氣混合引發二次反應,同時確保各類污染物均能達標排放。目前,半導體蝕刻工段廢氣處理主流工藝分為兩類,分別對應濕法蝕刻和干法蝕刻場景,具體如下:

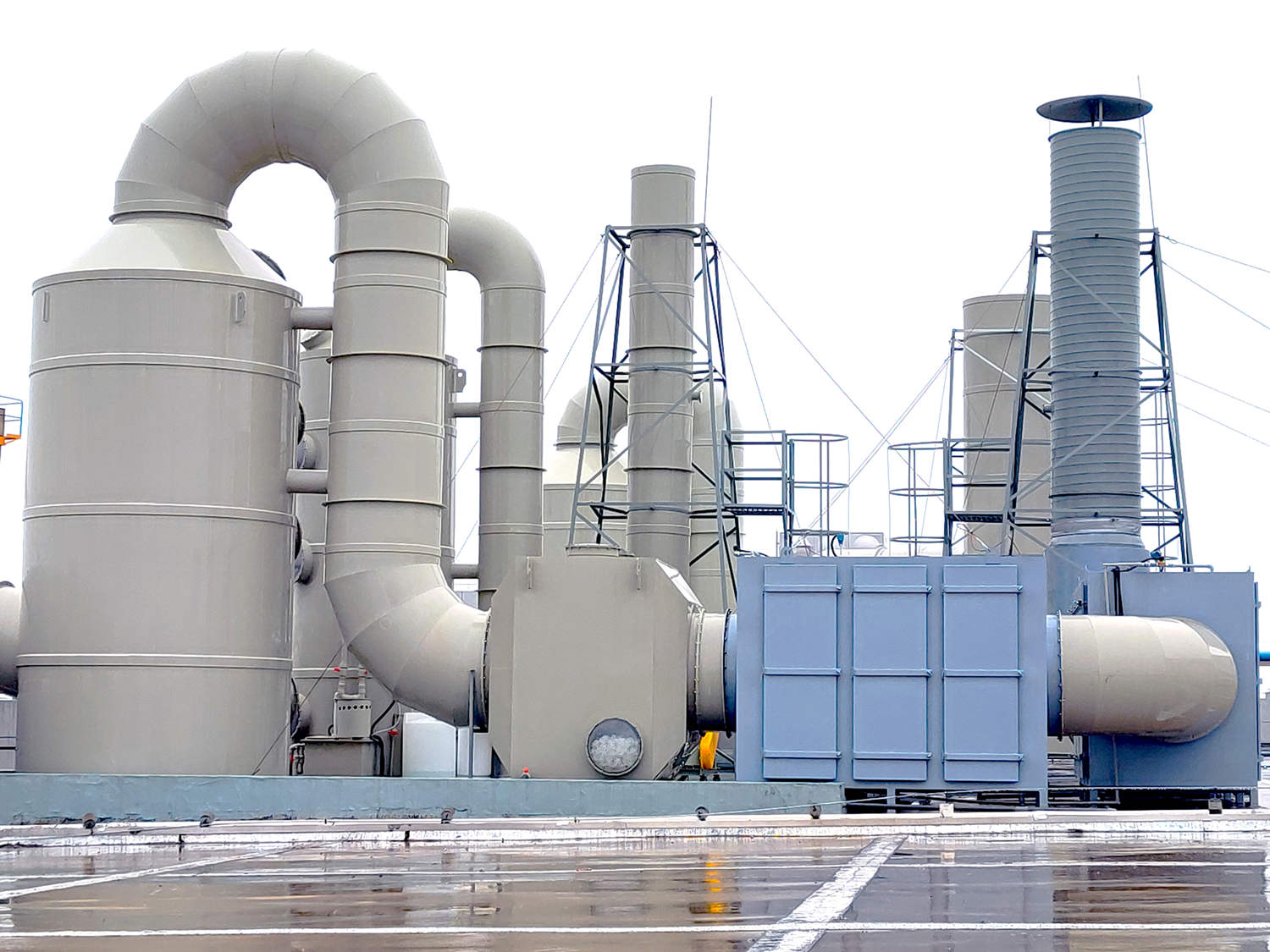

對于濕法蝕刻廢氣,主流處理工藝為“預處理+濕式洗滌塔中和+深度過濾”組合工藝。具體流程:首先,通過密閉集氣系統(采用管道密閉收集,避免廢氣泄漏),將蝕刻槽產生的酸性廢氣和酸霧精準收集,進入預處理環節,通過濾筒過濾去除廢氣中的晶圓碎屑和化學試劑微粒,防止堵塞洗滌塔噴嘴;隨后,預處理后的廢氣進入濕式洗滌塔,根據廢氣成分,選用對應的中和洗滌液(處理氟化氫、氯化氫等酸性氣體,選用15%濃度的NaOH溶液;處理氮氧化物,選用亞硫酸鈉溶液),通過噴淋裝置將洗滌液霧化,讓廢氣與洗滌液充分接觸,發生中和反應,將酸性氣體轉化為無害的鹽類和水,例如,氟化氫與NaOH反應生成氟化鈉和水,氯化氫與NaOH反應生成氯化鈉和水,中和處理后的廢氣經除霧層去除水霧;最后,廢氣進入活性炭深度吸附裝置,去除廢氣中未完全反應的少量污染物和異味,確保廢氣排放濃度低于《大氣污染物綜合排放標準》(GB16297-1996)表2中排放濃度限值,同時滿足地方環保管控要求
對于干法蝕刻廢氣,主流處理工藝為“預處理+濕式洗滌+活性炭吸附”組合工藝。具體流程:首先,廢氣經密閉集氣罩收集后,進入預處理環節,通過高效過濾器去除廢氣中的固體顆粒物;隨后廢氣進入濕式洗滌塔,采用NaOH溶液噴淋中和,去除其中的酸性氣體,去除率可達99.5%以上;最后,廢氣經活性炭深度吸附,去除殘留的少量污染物和異味,確保廢氣達標排放。此外,對于干法蝕刻中產生的高濃度有毒氣體,可在預處理后增加化學吸附塔,采用浸漬高錳酸鉀的氧化鋁吸附劑,進一步去除有毒氣體,確保排放濃度符合標準要求。
作為半導體行業廢氣處理標桿企業,鑫藍環保深耕行業16年,憑借豐富的實操經驗和強大的技術實力,針對半導體蝕刻工段廢氣的特殊性,打造了定制化的廢氣處理解決方案,完美破解蝕刻廢氣強腐蝕、難處理的行業難題。鑫藍環保的蝕刻工段廢氣處理方案,具有四大核心競爭力:一是分質處理更精準,根據濕法、干法蝕刻的廢氣差異,以及企業廢氣濃度、風量,定制專屬處理工藝,避免“一刀切”,例如針對高濃度PFCs場景,優化等離子體裂解參數,提升裂解效率,針對多組分酸性廢氣場景,采用多級洗滌塔設計,確保各類酸性氣體均能高效去除;二是設備抗腐蝕性能強,核心設備(洗滌塔、管道、閥門等)均采用PP(聚丙烯)或FRP(玻璃鋼)材質,耐酸腐蝕,使用壽命≥8年,風管風速控制在4-6m/s,防止酸霧冷凝附著管壁,同時設備法蘭連接處采用雙密封設計,避免廢氣泄漏;三是系統運行更穩定,整套系統采用PLC全自動控制系統,實時監測廢氣濃度、洗滌液濃度、設備運行狀態,自動調節噴淋量、吸附時間等參數,出現故障及時報警,減少人工干預,同時配備應急排放通道,與緊急停車系統聯鎖,確保突發情況下廢氣也能合規排放;四是一站式服務更省心,鑫藍環保提供從現場勘察、方案設計、設備制造、安裝調試到后期運維的全流程服務,擁有專業的施工團隊和運維團隊,設備安裝周期短,運維成本低,定期上門更換吸附劑、檢查設備,確保系統長期穩定運行。
半導體蝕刻工段廢氣處理,既要攻克強腐蝕、高毒性的技術難題,也要滿足環保合規要求,更要兼顧企業的運行成本。鑫藍環保始終立足半導體行業需求,不斷優化技術工藝,提升設備性能,為企業提供高效、節能、合規的蝕刻工段廢氣處理解決方案,助力企業規避環保風險,降低運維成本,實現可持續發展。如果您的半導體企業面臨蝕刻工段廢氣處理難題,歡迎聯系鑫藍環保,我們將為您提供專業的技術咨詢和定制化方案,全程助力企業環保達標。
![]()
