自動焊接作為機械制造、汽車零部件、工程機械、鋼結構等行業的核心工藝，在電弧焊、激光焊、氣體保護焊等作業中會產生大量焊接煙塵。這類粉塵以金屬氧化物為核心成分，粒徑極細，且含重金屬、焊接煙氣等有害物質，不僅違反《大氣污染物綜合排放標準》（GB16297-1996）及江浙滬地方嚴格標準，還會導致焊工塵肺病、設備精密部件磨損等問題。



本文聚焦自動焊接工位的粉塵特性與工藝需求，從系統構成、核心技術對比、選型邏輯、江浙滬本地化適配等維度，提供可直接落地的焊接粉塵處理解決方案，助力企業實現“環保達標+生產效率提升”雙重目標。

  一、自動焊接工位粉塵核心特性與處理難點

  1.粉塵關鍵特性

  粒徑分布：平均粒徑0.1-10μm，PM2.5占比≥80%，超細粉塵易懸浮擴散，常規除塵設備難以高效捕捉；

  成分風險：含Fe、Mn、Cr、Ni等重金屬及焊接殘留，部分場景（如不銹鋼焊接）含Cr??等致癌物質，對人體健康危害極大；

  排放特點：粉塵濃度中等（100-500mg/m³），但多工位同時作業時總排放量較大；煙氣溫度低（50-200℃，激光焊可達300℃），含少量油霧、VOCs（如焊接助劑揮發物）；

  區域要求：江浙滬地區執行顆粒物排放≤10mg/m³，且需滿足《揮發性有機物無組織排放控制標準》（GB37822-2019），要求“粉塵+VOCs”協同治理。

  2.核心處理難點

  粉塵分散性強：自動焊接工位多為柔性布局，粉塵擴散范圍廣，單點收集難度大；

  設備兼容性要求高：處理系統需避免干擾焊接機器人運動軌跡、焊接精度，且不能影響流水線連續作業；

  二次污染風險：金屬粉塵易積灰、板結，管道堵塞可能引發設備故障；部分金屬粉塵（如鋁粉、鎂粉）存在爆炸風險；

  江浙滬場地限制：車間布局緊湊，處理設備需兼顧高效與小型化、模塊化設計。

  二、自動焊接工位粉塵處理主流系統方案解析

  （一）系統核心構成

  自動焊接粉塵處理系統需滿足“高效收集+精準凈化+安全排放+適配生產”四大要求，典型構成包括：

  收集系統：集氣罩（定制化設計）、輸送管道、風量調節閥；

  凈化系統：核心除塵設備（布袋/靜電/移動式等）、輔助凈化模塊（如活性炭吸附 VOCs）；

  動力系統：變頻風機（按需調節風量）；

  輔助系統：清灰系統、灰處理系統、防爆系統、在線監測系統。

  （二）主流處理方案對比（原理+適配場景+優劣）

  1.移動式焊接煙塵凈化器（單工位）

  核心原理

  采用“局部集氣罩（吸氣臂）+小型脈沖袋式除塵器+內置風機”一體化設計，吸氣臂可360°旋轉，精準捕捉單個焊接工位的粉塵，粉塵經濾袋凈化后直接排放（室內或室外）。

  關鍵參數與設備

  處理風量：800-2000m³/h（單工位適配1000-1500m³/h）；

  濾材：抗靜電PTFE覆膜濾袋（避免金屬粉塵靜電積聚，除塵效率≥99.9%）；

  清灰方式：脈沖噴吹（清灰壓力0.3-0.5MPa，周期20-40秒）；

  防爆配置：內置防爆閥、防靜電接地（針對鋁/鎂合金焊接等易燃易爆粉塵場景）。

  適配場景

  單/雙自動焊接工位（如機器人焊接工作站、小型自動化流水線）；

  柔性生產車間（工位布局頻繁調整，無需固定管道）；

  焊接量中等、粉塵擴散范圍小的場景（如汽車零部件點焊、精密機械焊接）。

  優缺點

  優點：機動性強（帶萬向輪，可靈活移動）；無需復雜管道安裝，施工周期短（1-2天）；占地面積?。s0.5-1㎡）；投資成本低（單臺2-5萬元）；

  缺點：不適用于多工位集中處理（需多臺設備，后期運維成本高）；處理風量大時能耗較高；室內排放需確保凈化效率（避免二次揚塵）。

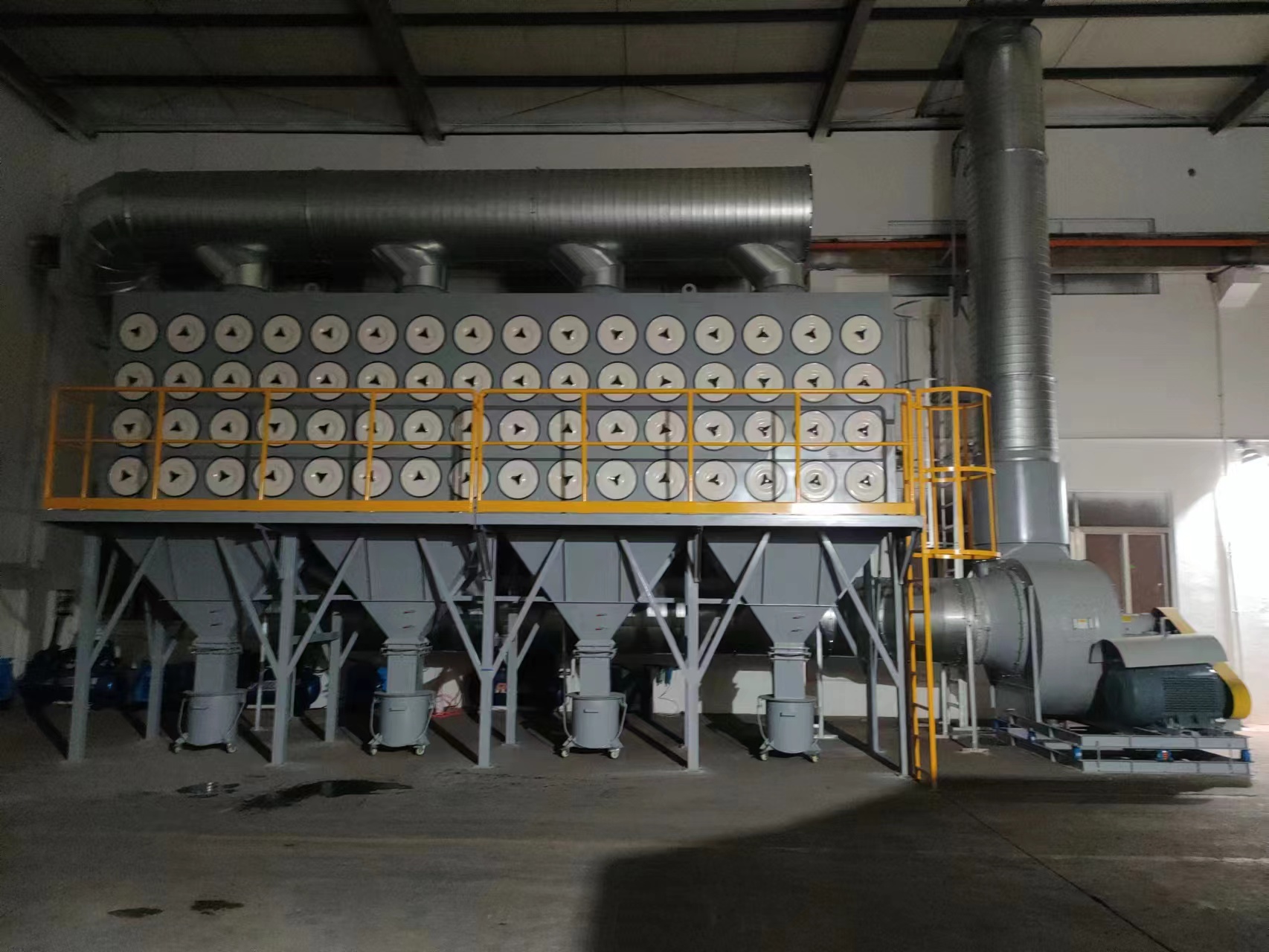

  2.中央集中式除塵系統（多工位/大規模生產首選）

  核心原理

  通過“多工位集氣罩（或焊接房整體集氣）+主管道+中央除塵器（脈沖袋式/靜電）+離心風機”構成集中處理系統，多個自動焊接工位的粉塵經管道匯總后，統一凈化處理，達標后高空排放。

  關鍵參數與設備

  處理風量：5000-50000m³/h（按工位數量計算，單工位預留1500-2000m³/h冗余）；

  核心設備：分室脈沖袋式除塵器（濾材選用PPS或PTFE覆膜，過濾風速0.8-1.0m/min）；

  收集方式：

  固定工位：側吸罩/頂吸罩（距焊接點距離≤50cm，捕集效率≥90%）；

  機器人焊接：專用密閉罩（包裹焊接臂作業區域，捕集效率≥95%）；

  流水線作業：焊接房整體集氣（負壓設計，避免粉塵外逸）；

  輔助模塊：活性炭吸附箱（處理焊接VOCs/異味）、在線監測系統（PM濃度、風機運行狀態）。

  適配場景

  多工位自動焊接線（≥3個工位，如鋼結構自動化焊接流水線、汽車車身焊接車間）；

  大規模生產（焊接量大、粉塵總濃度高）；

  江浙滬環保要求嚴格（需高空排放 +在線監測）的場景。

  優缺點

  優點：處理效率高（集中凈化，排放濃度≤5mg/m³）；運維成本低（單臺中央設備對應多工位，濾袋更換頻率低）；可配套VOCs協同處理，滿足“粉塵+異味”雙重達標；

  缺點：投資成本高（5-30萬元，按處理風量計算）；管道安裝復雜，施工周期長（1-2周）；需預留專門設備間和管道空間（不適用于場地極度緊張的車間）。

  3.靜電除塵系統（大型高濃度場景適配）

  核心原理

  利用高壓靜電場使焊接粉塵帶電，吸附至極板后通過振打剝離收集，凈化后的氣體排放。適配于焊接粉塵濃度高、處理風量大的大型車間。

  關鍵參數與設備

  處理風量：10000-100000m³/h；

  粉塵比電阻：10?-10¹¹Ω?cm（焊接金屬氧化物粉塵適配性良好）；

  耐溫范圍：≤300℃（滿足激光焊高溫煙氣需求）。

  適配場景

  超大型自動焊接車間（如工程機械車架焊接、大型鋼結構焊接，工位≥10個）；

  粉塵濃度瞬時峰值＞1000mg/m³的場景；

  連續運行時間長（≥8000h/年）、要求低阻力（運行能耗低）的場景。

  優缺點

  優點：處理風量大、阻力低（≤300Pa），運行能耗僅為布袋除塵的60%-70%；無濾材損耗，維護成本低；

  缺點：投資成本高（約8000-12000元/1000m³/h）；占地面積大（是布袋除塵的1.5-2倍）；對粉塵濕度敏感（濕度＞60%易腐蝕極板）；小型車間性價比低。

  4.濕式除塵系統（特殊場景適配）

  核心原理

  通過噴淋洗滌使粉塵與水接觸形成含塵污水，粉塵沉降后經污水處理設備處理，凈化后的氣體脫水后排放。適配于焊接粉塵含大量油霧、粘性強或易燃易爆的場景。

  關鍵設備

  文丘里除塵器/沖擊式水浴除塵器（除塵效率95%-98%）；

  配套設備：污水沉淀池、壓濾機（處理含塵污水，避免二次污染）。

  適配場景

  鋁/鎂合金焊接（粉塵易燃易爆，濕式系統無爆炸風險）；

  焊接粉塵含大量油霧（如氣體保護焊+焊接助劑場景，布袋易糊袋）；

  需同時降溫（激光焊煙氣溫度＞300℃）的場景。

  優缺點

  優點：防爆性能好；適配高粘性、高溫粉塵；設備投資低；

  缺點：產生含重金屬污水（江浙滬地區污水排放要求嚴格，需額外配套污水處理系統，增加環保成本）；氣體脫水不徹底易導致管道腐蝕；難以達到≤5mg/m³的嚴格排放要求。

  四、系統設計關鍵要點（避免常見問題）

  1.收集系統設計（決定除塵效率的核心）

  捕集方式精準化：

  機器人焊接工位：采用“半密閉罩+側吸罩”組合，罩口距焊接點30-50cm，確保捕集效率≥95%；

  流水線焊接：沿流水線設置條形頂吸罩（風速≥0.8m/s），或整體焊接房負壓設計（房內負壓值≥5Pa）；

  避免干擾生產：吸氣臂/集氣罩需預留焊接機器人運動空間（≥50cm安全距離），管道布局避開流水線輸送路徑。

  管道設計防積灰：

  管道風速≥18m/s（防止金屬粉塵沉積）；

  采用圓形管道（比方形管道更易清灰），彎頭角度≥90°，每隔3-5m設置清灰口；

  管道材質選用Q235碳鋼+防腐涂層（避免焊接煙氣腐蝕）。

  2.核心設備參數設計

  布袋除塵器：

  過濾面積=總處理風量（m³/h）÷過濾風速（m/min）÷60×1.2（冗余系數）；

  濾材選擇：常規焊接→PPS覆膜濾袋；高溫（激光焊）→玻纖覆膜濾袋；易燃易爆粉塵→抗靜電PTFE濾袋；

  清灰系統：分室離線清灰（避免清灰時粉塵二次排放），清灰壓力0.4-0.5MPa。

  風機選型：

  風壓=管道阻力+除塵器阻力+安全冗余（10%）；

  采用變頻風機（根據工位運行狀態自動調節風量，節能15%-25%）。

  3.安全與輔助系統設計

  防爆設計：鋁/鎂合金焊接等易燃易爆場景，需設置防爆閥、防靜電接地、惰性氣體保護系統（如CO?滅火裝置）；

  灰處理系統：采用螺旋輸送機+儲灰倉+密封式卸灰閥（避免粉塵外逸），金屬粉塵可回收再利用（如鋼鐵粉塵返回冶煉爐）；

  智能化控制：配備PLC控制系統，實時監測粉塵濃度、濾袋阻力、風機電流，自動觸發清灰、報警功能（如濾袋阻力＞2000Pa時報警）。
