清洗工段是半導體制造全流程中貫穿始終的輔助環節，從晶圓切片、光刻、蝕刻、離子注入，到芯片封裝測試，每個環節都需要進行清洗處理，核心作用是去除晶圓表面或芯片表面的雜質，確保生產工藝的穩定性和芯片的良品率。清洗工段主要使用各類化學試劑，因此會產生大量酸性、堿性、VOCs等混合廢氣，這類廢氣成分復雜、排放量大、波動頻繁，若處理不當，會污染環境、腐蝕設備、危害人體健康，同時影響芯片生產潔凈度，因此，清洗工段廢氣處理是半導體企業環保治理的重要環節。

半導體清洗工段廢氣的核心特點是“成分雜、波動大、排放量高”，具體成分取決于清洗工藝和使用的化學試劑，主要分為四類：一是酸性廢氣，如氯化氫、氟化氫、硫酸霧等，來源于酸性清洗液，具有強腐蝕性，會腐蝕設備和管道，污染土壤和水體；二是堿性廢氣，如氨氣、氫氧化鈉霧滴等，來源于堿性清洗液，具有刺激性氣味，會刺激人體呼吸道，同時與酸性氣體混合會產生二次污染；三是揮發性有機化合物（VOCs），如異丙醇（IPA）、丙酮、乙醇等，來源于有機溶劑清洗液，具有刺激性氣味，長期接觸危害人體健康，同時參與光化學反應，加重大氣污染；四是少量顆粒物，來源于晶圓表面清洗下來的粉塵和雜質，易擴散，影響生產潔凈環境。此外，清洗工段廢氣的濃度和風量波動較大，受清洗批次、清洗時間、試劑用量等因素影響，給處理工藝帶來一定難度。

針對清洗工段廢氣“成分雜、波動大、排放量高”的特點，處理工藝的核心是“分質收集、分類處理、穩定達標”，需采用“預處理+分質處理+深度凈化”的組合工藝，避免不同類型廢氣混合引發二次反應，同時確保在廢氣濃度和風量波動的情況下，仍能實現穩定達標排放。目前，半導體清洗工段廢氣處理主流工藝為“分質收集+濕式洗滌塔（酸性/堿性）+沸石轉輪吸附濃縮+RTO蓄熱式熱氧化+深度過濾”組合工藝，具體流程如下：

  第一步，分質收集。根據清洗工段廢氣的類型，采用分類集氣系統，將酸性廢氣、堿性廢氣、VOCs廢氣分別通過專用密閉管道收集，避免不同類型廢氣混合。酸性廢氣采用PP材質管道，堿性廢氣采用PP或304不銹鋼材質管道，VOCs廢氣采用密封性能好的碳鋼管道，集氣罩采用半包圍型設計，針對清洗槽、清洗機等重點排放源，實現精準收集，收集效率可達98%以上，同時在集氣管道上設置流量調節閥門，適應廢氣風量波動。

  第二步，預處理。各類廢氣分別進入預處理環節，通過高效濾筒過濾去除廢氣中的顆粒物和雜質，避免堵塞后續處理設備的噴嘴和吸附劑，同時減少設備損耗，延長使用壽命。對于VOCs廢氣，額外增加冷凝預處理環節，通過降低溫度，將部分高濃度VOCs（如異丙醇）冷凝為液態，實現回收利用，既減少污染，又節約資源，冷凝回收率可達80%以上。

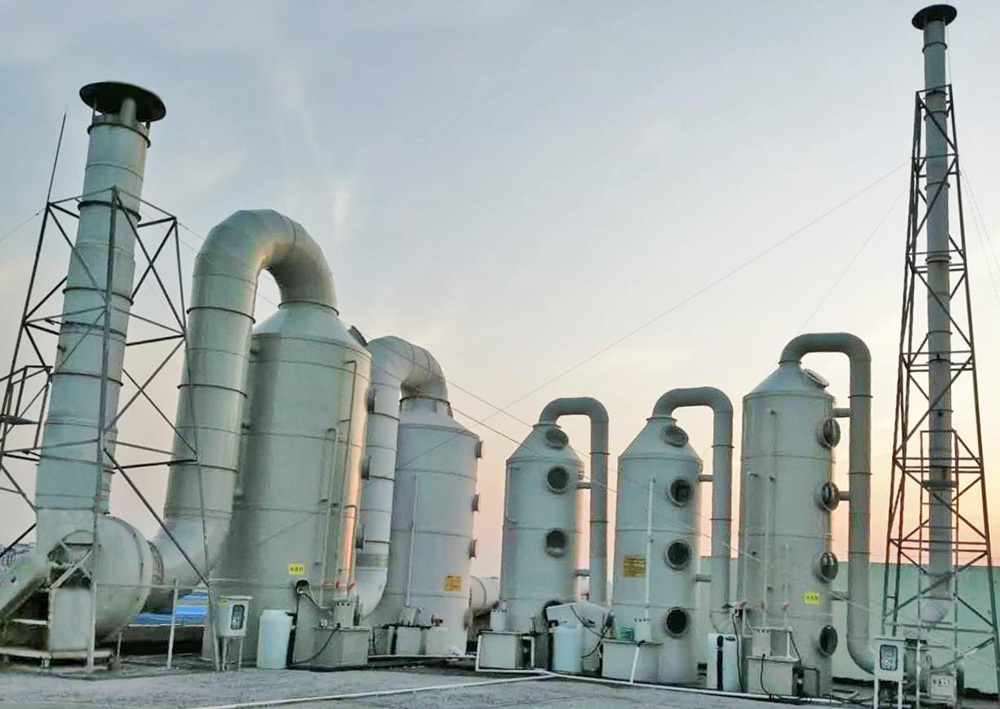

  第三步，分質處理。一是酸性廢氣處理：預處理后的酸性廢氣進入酸性濕式洗滌塔，采用15%濃度的NaOH溶液作為洗滌液，通過兩級噴淋+除霧層設計，讓廢氣與洗滌液充分接觸，發生中和反應，將酸性氣體轉化為無害鹽類和水，例如，氯化氫與NaOH反應生成氯化鈉和水，氟化氫與NaOH反應生成氟化鈉和水，酸性氣體去除率可達99.5%以上，洗滌后的廢水經處理后循環利用或達標排放；二是堿性廢氣處理：預處理后的堿性廢氣進入堿性濕式洗滌塔，采用3%-5%濃度的H?SO?溶液作為洗滌液，通過噴淋中和，將堿性氣體轉化為無害鹽類，例如，氨氣與H?SO?反應生成硫酸銨，堿性氣體去除率可達99%以上；三是VOCs廢氣處理：預處理后的VOCs廢氣（經冷凝回收后）進入沸石轉輪吸附濃縮裝置，吸附濃縮低濃度VOCs（濃縮倍數可達20倍），吸附后的潔凈氣體直接排放，當沸石轉輪吸附飽和后，通過高溫?zé)峥諝饷摳?，將濃縮后的高濃度VOCs送入RTO蓄熱式熱氧化爐，在820℃以上高溫下，VOCs分解為二氧化碳和水，降解效率可達99%以上，RTO產生的余熱可回收利用，用于車間供暖或預處理環節的冷凝加熱，實現節能降耗。

  第四步，深度凈化與排放。各類廢氣經分質處理后，匯總進入深度凈化環節，通過活性炭吸附塔深度吸附，去除殘留的少量污染物和異味，再經高效過濾器去除廢氣中的水霧和殘留顆粒物，確保廢氣排放濃度均低于排放標準。

針對小型半導體企業、間歇式清洗生產場景，或廢氣風量較?。?/font>≤3000m³/h）、污染物濃度較低的情況，可采用簡化工藝：酸性、堿性廢氣采用“濕式洗滌塔+活性炭吸附”工藝，VOCs廢氣采用“活性炭吸附+催化燃燒”工藝，設備投資成本較低，操作便捷，運行成本合理，可滿足環保達標要求，同時鑫藍環保可根據企業實際情況，優化工藝設計，確保處理效果。
